Основные характеристики
Вес створки - до 600 кг
Ширина проема - до 8 м
Интенсивность - 25%
Скорость - 13 м/мин
Модуль шестерни - m4/Z17
Напряжение - 230 В
Описание

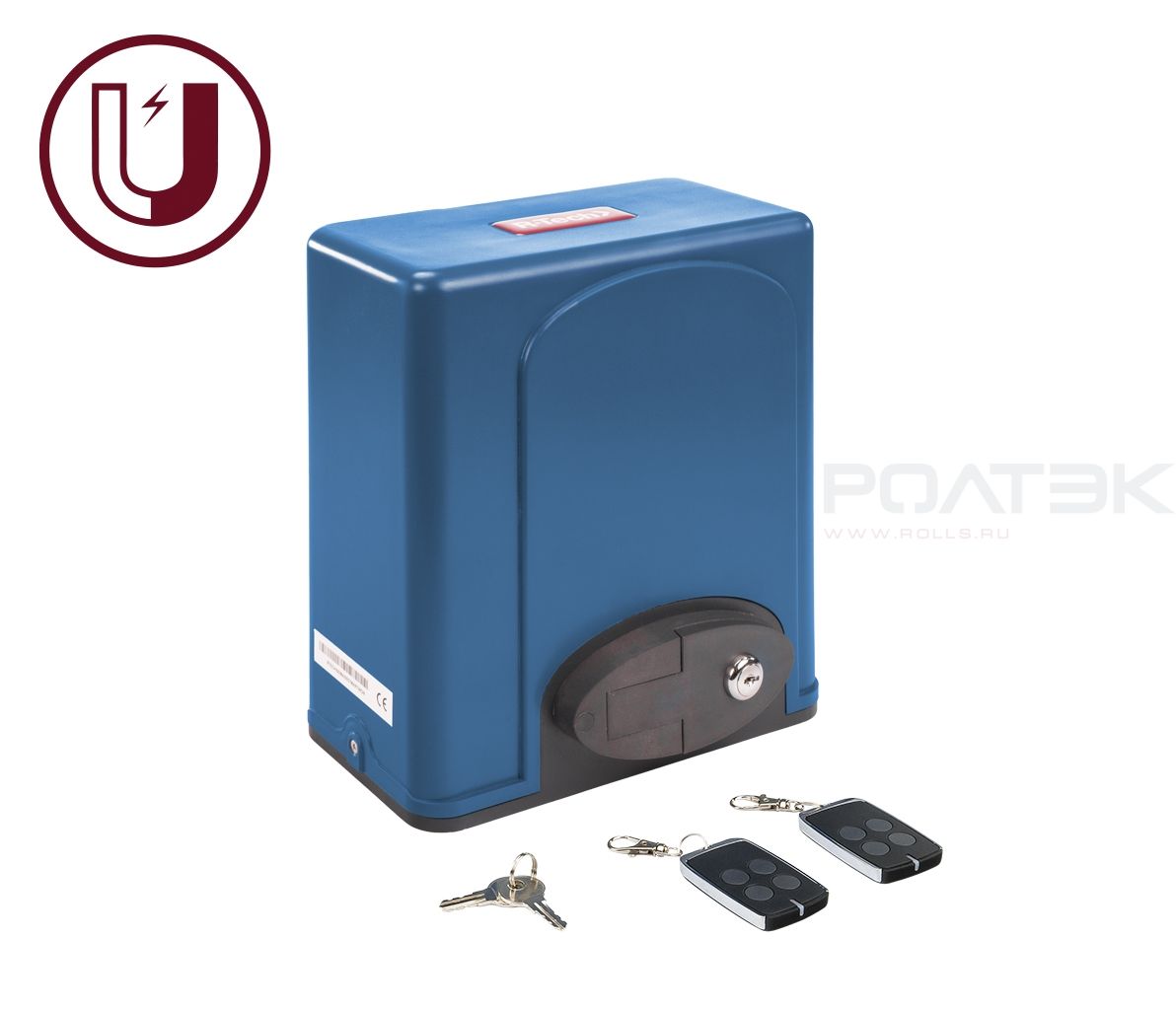

SL600AC.M представляет собой электромеханический привод для автоматизации откатных ворот с самоблокирующимся редуктором, электронным блоком управления и встроенным радиоприемником. К приводу могут подключаться дополнительные устройства и аксессуары.
Прекрасно подходит для автоматизации откатных ворот с средней интенсивностью эксплуатации.
- Простота и удобство монтажа;
- Легкость сервисного обслуживания;
- Упрощенный доступ к внутренним частям двигателя;
- Встроенный блок управления с интегрированным радиоприемником;
- 2 четырехканальных пульта радиоуправления уже в комплекте;
- Память приемника позволяет программировать до 40 пультов управления;
- Простое программирование функций при помощи dip-переключателей;
- Функция частичного открывания створки для доступа пешехода (режим калитки);
- Функция прекращения закрывания и автоматического открывания при срабатывании фотоэлементов;
- Функция автоматического закрывания ворот;
- Функция замедления в режиме открывания/закрывания;
- Простой и практичный механизм разблокировки металлическим ключом;
- Внешняя шестерня фрезерованная стальная;
- Шестерня редуктора бронзовая.
Состав комплекта
|
№ п/п |
Наименование |
Количество, шт. |
|
1 |
Привод |
1 |
|
2 |
Руководство по монтажу и эксплуатации |
1 |
|
3 |
Пульт радиоуправления 4-канальный |
2 |
|
4 |
Ключ разблокировки |
2 |
|
5 |
Магнит и кронштейн магнитного концевого выключателя |
2 |
|
6 |
Винт кронштейна магнитного концевого выключателя М6х18 |
4 |
|
7 |
Подставка универсальная М8 |
4 |
Сборка произведена в Санкт-Петербурге. Каждый привод протестирован и готов к работе.
Технические характеристики
|
Наименование параметра |
Значение |
|
Напряжение питания |
230 В |
|
Частота сети |
50 Гц |
|
Напряжение питания двигателя |
230 В |
|
Номинальная мощность |
280 Вт |
|
Максимальный крутящий момент |
20 Н*м |
|
Максимальный вес створки |
600 кг |
|
Максимальная ширина проема |
8 м |
|
Скорость движения створки |
13 м/мин |
|
Модуль шестерни |
m4/Z17 |
|
Концевые выключатели |
магнитные |
|
Интенсивность использования |
25% |
|
Диапазон рабочих температур |
от -40°C до +70°C |
|
Вес привода в упаковке |
9,9 кг |
|
Класс защиты |
IP54 |
|
Класс электрозащиты |
I (требуется заземление) |
|
Конденсатор |
12 мкФ |
|
Предохранитель входной F1 |
10 А |
*Скорость движения может меняться в зависимости от нагрузки на привод.
Радиоуправление
|
Наименование параметра |
Значение |
|
Код |
динамический |
|
Рабочая частота |
433,92 МГц |
|
Дальность действия не менее |
30 м |
|
Количество программируемых пультов в память приемника, макс. |
40 шт. |
|
Источник питания пульта |
тип 2032 х 1 шт. |
